Наши разработки

Кабели управления торговой марки НИКИ®

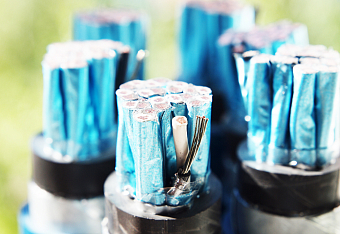

Кабели управления НИКИ® - собственная разработка научно-исследовательского института, входящего в структуру «Холдинга Кабельный Альянс». Кабели предназначены для передачи сигналов и информации от датчиков к аппаратуре контроля, а также для дистанционного управления исполнительными механизмами при соединении, для внутри- и межприборного монтажа. Данная продукция применяется в системах автоматики электрохимической защиты и морских платформ, на объектах монтажа в экстремальных условиях эксплуатации, в промышленных сетях с интерфейсом RS-485. Кабели обладают устойчивостью к воздействию масел и бензина, выпускаются в огнестойком исполнении с уменьшенными массогабаритными характеристиками, а также с любым числом жил, в т.ч. скрученные пары и тройки. Кабели управления НИКИ производятся в различных исполнениях в зависимости от требований заказчика, а также предполагаемых условий эксплуатации.

Преимущества кабелей управления НИКИ
Конструкция кабелей управления НИКИ
Назначение и применение кабелей НИКИ
Технические характеристики
Сертификаты
Каталоги

Калькулятор кабелей управления ТМ "НИКИ"

Для удобства подбора нужной модификации кабеля ТМ "НИКИ", вы можете воспользоваться данным калькулятором. Максимально полно заполните предлагаемые поля и для вас будет подобрана необходимая конструкция кабеля.

Преимущества кабелей управления НИКИ

иконки 1_.png

Исполнение "-2ХЛ"

Повышенная морозостойкость

-60 °C - Минимальная температура
прокладки без предварительного
подогрева для кабелей НИКИ в исполнении





иконки 2_.png

Исполнение "У", "Рс...Шр"

Повышенная механическая и
температурная стойкость кабеля

Кабели в оболочке из полиуретана
или оболочке и изоляции
из кремнийорганической
керамообразцующей резины
обладают повышенной стойкостью
к механическим воздействиям

иконки 3_.png

Соответствие RS-485, HART

Соответствие требованиям
промышленных интерфейсов

Кабели с витой парой в изоляции
из СПЭ (обозначение "Пс")
соответствуют стандарту RS-485, HART.






Конструкция кабелей управления НИКИ

Соберите кабель как конструктор

НИКИ-КУ.png1.png2.png3.png4.png5.png6.png7.png8.png9.png10.png11.png12.png13.png14.png15.png16.png17.png18.pngту.png

ники_300_v3.gifПримеры марок:

НИКИ-КУВКШЭнг(А)-LS 2х(2х1) 500 В  ТУ 16.К73.068-2013
НИКИ-КУПЭфКШЭф-внг(А)-HF-2ХЛ 4х(2х1,5мкл5)эф 660 В ТУ 16.К73.068-2013
НИКИ-КУПсУЭкмнг(А)-HF 27х2,5кл2 660 В ТУ 16.К73.068-2013
НИКИ-КУВШЭмнг(А)-LS-i 1х(2х1м) 375 В ТУ 16.К73.068-2013

1. Материалы изоляции:

«В» — ПВХ;
«П» — полимерная композиция;
«Пс» — сшитый полиэтилен;
«Рс» — кремнийорганическая керамообразующая резина.

2. Индивидуальный экран жил, пар, троек, четверок:

«Э» — оплетка из медных луженых проволок;
«Эо» — то же, с оболочкой из полимерного материала поверх экрана;
«Эм» — экран из медной проволоки;
«Эф» — фольгированный композиционный материал.

3. Броня:

«К» — стальные оцинкованные проволоки;
«Бл» — стальная оцинкованная лента.

4. Оболочка:

«Ш» — ПВХ или полимерная композиция;
«У» —  полиуретан;
«Шр» — кремнийорганическая керамообразующая резина.

5. Общий экран пар, троек, четверок:

«Э» — медные луженые проволоки;
«Эм» — медные проволоки;
«Эф» — фольгированный композиционный материал;
«Эк» - комбинированный экран из медных луженых проволок и фольгированного композиционного материала;
«Экм» - комбинированный экран из медных проволок и фольгированного
композиционного материала.

6. Защита от не распространения влаги:

«-в» — водоблокирующая лента.

7. Повышенная термостойкость:

«-т» — оболочка из полимерной композиции повышенной термостойкости.

8. Показатель пожарной опасности:

«нг(А)» — кабели, не распространяющие горение при групповой прокладке;
«нг(А)-LS» — кабели, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением;
«нг(А)-FRLS» — кабели огнестойкие, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением;
«нг(А)-HF» — кабели, не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении;
«нг(А)-FRHF» — кабели огнестойкие, не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении;
«нг(А)-LSLTx» — кабели не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением, с низкой токсичностью продуктов горения;
«нг(А)-FRLSLTx» — кабели огнестойкие, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением, с низкой токсичностью продуктов горения.

9. Показатель морозостойкости:

«-ХЛ» - морозостойкое исполнение.
«-2ХЛ» - сверхморозостойкое исполнение.

10. Светостойкость:

«-С» - кабели повышенной светостойкости.

11. Тип цепей и зон применения:

«i» - кабели для применения в искробезопасных сетях.

12. Число скрученных жил, витых пар, троек, четверок.

13. Количество жил в скрутке (для пар, троек, четверок).

14. Площадь сечения жил:

от 0,35 до 4,0 мм2 — для кабелей на 90 и 500 В;
от 0,5 до 6,0 мм2 — для кабелей на 660 В

15. Материалы жилы:

без обозначения — медная луженая многопроволочная;
«м» — медная многопроволочная.

16. Жила повышенной гибкости:

«кбез обозначения» - 3 класс гибкости;
«кл1» - 1 класс гибкости;
«кл2» - 2 класс гибкости;
«кл3» - 3 класс гибкости;
«кл4» - 4 класс гибкости;
«кл5» - 5 класс гибкости.

17. Напряжение:

«500 В»;
«660 В»;
«90 В» - для искробезопасных электрических цепей "i" ;

! Все кабели изготавливаются с поясной изоляцией, нанесенной методом экструзии с одновременным заполнением пространства. Данная технология обеспечивает круглую форму кабеля и предотвращает распространение по нему взрывоопасных газообразных и жидких веществ.

Для формирования заявки на кабели торговой марки НИКИ вы можете воспользоваться калькулятором кабеля НИКИ. Указав все необходимые вам технические параметры, вы получите точное наименование кабеля с его описанием. Если вас устраивает подобранная модификация, то вам необходимо указать нужное вам количество и свои контактные данные. В течение 1-2 дней специалист ООО "ХКА" свяжется с вами.

Вернуться в начало раздела.

Назначение и применение кабелей НИКИ

Кабель ТМ НИКИ изготавливается по ТУ 16.К73.068-2013 (собственник ПАО «НИКИ г. Томск»).

Универсальный кабель управления НИКИ предназначен для передачи сигналов и информации от датчиков к аппаратуре контроля и используется для дистанционного управления исполнительными механизмами при соединении, для внутри- и межприборного монтажа. Изделия могут быть использованы в информационных сетях в качестве кабелей:

  • монтажных;
  • контрольных;
  • кабелей связи.

Кабель «НИКИ» также используется в измерительных системах для присоединения различных датчиков и преобразователей:

  • давления;
  • влажности;
  • уровня;
  • расхода;
  • счётчиков;
  • термометров (в т.ч. подключаемых по трехконтактной схеме);
  • газоанализаторы;
  • устройства коррозионного мониторинга и др.

Применение изделий «НИКИ» возможно для передачи сигналов по типам:

  • «сухой контакт»;
  • натуральный сигнал;
  • физические сигналы 4…20 мА, 0…10 В;
  • цифровые, передаваемые по протоколам: RS-232; RS-485; HART; Profibus-PA; Fieldbus; Modbus.

Характеристики кабелей НИКИ

1. Максимальная температура эксплуатации (при фиксированном состоянии):

до 100°С - в оболочке из полиуретана и в исполнении «т»
до 125 °С — в оболочке и изоляции из кремнийорганической керамообразующей резины
до 70 °С - остальные марки

2. Минимальная температура эксплуатации (при фиксированном состоянии):

до -60 °С - в исполнениях  «-ХЛ»,  «-2ХЛ»,  «У» (оболочка из полиуретана), «Шр» (оболочка и изоляция из кремнийорганической керамообразующей резины)
до -50 °С - остальные марки

3. Минимальная температура монтажа без предварительного подогрева

-60 °С  - в исполнении «2ХЛ»
-30 °С  - в исполнении «ХЛ», «У» (оболочка из полиуретана), «Шр» (оболочка и изоляция из кремнийорганической керамообразующей резины)
-15 °С  - для других исполнений

4. Рабочее напряжение:

до 90 В переменного тока частотой до 100 Гц (125 В постоянного тока) – для искробезопасных электрических цепей «i»;
до 660 В переменного тока частотой до 1 МГц (1000 В постоянного тока);
до 500 В переменного тока частотой до 1 МГц (до 750 В постоянного тока)

5. Электрическое сопротивление изоляции при эксплуатации,пересчитанное на 1 км длины и температуру 20 °C

не менее 10 МОм/км — для кабелей с изоляцией из ПВХ (обозначение материала в марке кабеля «В»);
не менее 50 МОм/км — для кабелей с изоляцией из полимерной композиции (обозначение материала «П»);
не менее 150 МОм/км —  для  кабелей с изоляцией кремнийорганической керамообразующей резины;
не менее 500 МОм/км — для  кабелей  с изоляцией  из сшитого  полиэтилена (обозначение материала «Пс»).

6. Коэффициент затухания, не более:

не более 30,0 дБ/км — на частоте 1 МГц;
не более 185,0 дБ/км — на частоте 10 МГц.

7. Волновое сопротивление:

100+20 Ом — на частоте 1 и 10 МГц для экранированных пар кабелей с изоляцией из сшитого полиэтилена;
75,0±20 Ом — на частоте 1 МГц для остальных видов кабеля;
85,0±20 Ом — на частоте 10 МГц для остальных видов кабеля.

8. Радиус изгиба (измеряется в наружных диаметрах кабеля, D):

не менее 3D — для кабелей без брони;
не менее 6D — для кабелей в броне.

9. Климатическое исполнение:

Исполнение «В», категория размещения 2-5 (по ГОСТ 15150-69).
Кабели с оболочкой из полимерных светостойких композиций пригодны для эксплуатации по категории размещения 1.

10. Огнестойкость (для кабеля «FRHF»): не менее 180 минут в условиях воздействия открытого пламени.

11. Индуктивность при температуре 20 °С: не более 1*10-3 Гн/км — на частоте 1,0 кГц.

12. Отношение индуктивности к электрическому сопротивлению двух жил пары, на частоте 1,0 кГц:

не более 25 мкГн/Ом — 0,35-1,0 мм2;
не более 40 мкГн/Ом — 1,2-1,5 мм2;
не более 60 мкГн/Ом — 2,5-4,0 мм2.

13. Электрическая емкость пар на длине 1 м: не более 175 пФ.

Вернуться в начало раздела
