Кабель для передачи высокочастотных и сверхвысокочастотных сигналов в различных системах и устройствах КПЭфЭлВ-50-2,3
Заказать кабель для передачи высокочастотных и сверхвысокочастотных сигналов в различных системах и устройствах КПЭфЭлВ-50-2,3
Кабель радиочастотный
Для передачи высокочастотных и сверхвысокочастотных сигналов в различных системах и устройствах
КПЭфЭлВ-50-2,3
ТУ 27.32.13-218-00217082-2023 Направить запрос или обсудить вопросы по кабелю КПЭфЭлВ-50-2,3:
+7 (800) 7000-100
hka@holdcable.com
Отправить заявку
Конструкция
Технические характеристики
Применение
Кабель предназначен для передачи высокочастотных и сверхвысокочастотных сигналов в различных системах и устройствах.

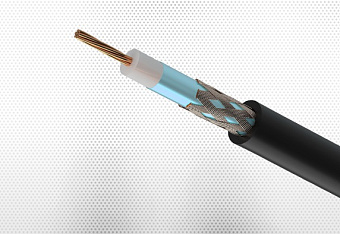

Конструкция
- Токопроводящая жила – многопроволочная медная.
- Изоляция – пленко-пористо-пленочный полиэтилен.
Цвет изоляции – натуральный. - Внешний проводник – металлополимерная лента и оплетка из медных луженых проволок.
- Оболочка – теплостойкий поливинилхлоридный пластикат.
При согласовании с заказчиком допускается иной цвет оболочки.
| Показатель | Значение |
| Вид климатического исполнения |
УХЛ. |
| Категории размещения (по ГОСТ 15150) |
1. |
| Диапазон температур окружающей среды |
от -40 до 85 оС. Кабель устойчив к воздействию повышенной относительной влажности воздуха не менее 98% при температуре окружающей среды до 40 °С |
| Прокладка и монтаж кабеля без предварительного подогрева осуществляется при температуре | не ниже 10 оС. |
| Кабель не распространяет горение при одиночной прокладке. | |
| Электрическое сопротивление внутреннего проводника постоянному току, пересчитанное на 1 км длины и температуру 20 оС | не более 48,5 Ом/км. |
| Электрическое сопротивление изоляции кабеля, пересчитанное на 1 км и температуру 20 оС | не менее 1 ГОм. |
| Электрическая емкость кабеля | (96 ± 4) пФ/м. |
| Волновое сопротивление на период эксплуатации и хранения | (50 ± 6) Ом. |
| Срок службы кабеля |
не менее 5 лет (с даты изготовления). |
| Гарантийный срок эксплуатации кабеля |
3 года со дня ввода в эксплуатацию, но не позднее 6 месяцев со дня изготовления. |
| Строительная длина кабеля |
не менее 50 м. Допускается сдача кабеля длиной не менее 5 м в количестве не более 20 % от общей длины сдаваемой партии. По согласованию с заказчиком допускается поставка кабеля любыми длинами. |
