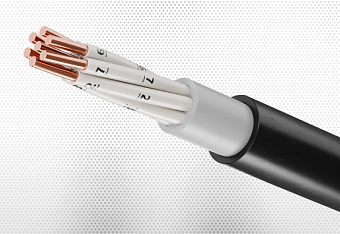

Кабели взрывозащищенные
Заказать кабели взрывозащищенные
Кабели силовые и контрольные для применения во взрывоопасных зонах на номинальное переменное напряжение 0,66 и 1 кВ
ТУ 16.К73.079-2007Кабели силовые соответствуют требованиям ГОСТ Р 58342.
Направить запрос или обсудить вопросы по кабелям взрывозащищенным:
+7 (800) 7000-100
hka@holdcable.com
Отправить заявку
Применение
Кабели предназначены для передачи и распределения электрической энергии при прокладке в стационарных установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой до 50 Гц.
Выбор кабелей конкретных марок и исполнений для применения во взрывоопасных средах и способы их прокладки должны осуществляться в соответствии с отраслевыми нормами и правилами, регламентирующими применение оборудования во взрывоопасных средах.
Преимущественная область применения кабелей в зависимости от типа исполнения по пожарной опасности должна соответствовать ГОСТ 31565.
Кабели исполнений «нг(А)-LS» и «нг(А)-FRLS» предназначены для применения во взрывоопасных зонах внутри электроустановок.
Кабели огнестойкого исполнения «нг(А)-FRLS» предназначены для применения в сетях системы противоаварийной защиты и в сети противопожарной защиты, а также для питания оборудования, функционирующего при пожаре.
Кабели предназначены для эксплуатации в электрических сетях переменного напряжения с заземленной или изолированной нейтралью, в которых:
- продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч;
- общая продолжительность работы режиме однофазного короткого замыкания на землю не превышает 125 ч в год.
Максимальное напряжение электрических сетей. для которых предназначаются
кабели:
Кабели могут быть использованы для эксплуатации в электрических сетях постоянного напряжения, не превышающего 2,4 Uo.
Одножильные бронированные силовые кабели в броне из стальных оцинкованных лент предназначены для эксплуатации в сетях постоянного напряжения.
Кабель продольно герметичен для ограничения перемещения горючих веществ по кабелю.
Примеры написания марок:
Вз-ВЭБШвмнг(А)-LS-ХЛ 4х50мк(N)-1 кВ ТУ 16.73.079-2007 (ГОС Р 58342-2019)
Вз-ВЭБШвнг(А)-FRLS
Вз-ВЭБШвнг(А)
Вз-ВВГЭнг(А)
Вз-ПвБаПнг(А)-FRHF
Вз-ПвБШвнг(А)-FRLS
Вз-ПвВГнг(А)
Вз-КВБШвнг(А)
Вз-КВЭБШвнг(А)-LS
По требованию заказчика возможно изготовление кабеля исполнений:
мс — кабели с многопроволочными секторными жилами (пример маркировки: Вз-ВЭБШвмнг(А)-LS 4х50мс(N));
м — кабели в маслобензостойком исполнении (пример маркировки: Вз-ВЭБШвмнг(А)-LS 4х50мк(N));
ХЛ — кабели в холодостойком исполнении (пример маркировки: Вз-ВЭБШв-ХЛ 4х50мк(N));
уф — кабели в исполнении со стойкостью к ультрафиолету (пример маркировки: Вз-ВЭБШвуф 4х50мк(N)).
Вз-ВЭБШвнг(А)-FRLS
Вз-ВЭБШвнг(А)
Вз-ВВГЭнг(А)
Вз-ПвБаПнг(А)-FRHF
Вз-ПвБШвнг(А)-FRLS
Вз-ПвВГнг(А)
Вз-КВБШвнг(А)
Вз-КВЭБШвнг(А)-LS
По требованию заказчика возможно изготовление кабеля исполнений:
мс — кабели с многопроволочными секторными жилами (пример маркировки: Вз-ВЭБШвмнг(А)-LS 4х50мс(N));
м — кабели в маслобензостойком исполнении (пример маркировки: Вз-ВЭБШвмнг(А)-LS 4х50мк(N));
ХЛ — кабели в холодостойком исполнении (пример маркировки: Вз-ВЭБШв-ХЛ 4х50мк(N));
уф — кабели в исполнении со стойкостью к ультрафиолету (пример маркировки: Вз-ВЭБШвуф 4х50мк(N)).
Технические характеристики
| Показатель | Значение |
| Вид климатического исполнения |
УХЛ, ХЛ. |
| Категории размещения (по ГОСТ 15150) |
1-5. |
| Кабели предназначены для эксплуатации в стационарном состоянии при температуре окружающей среды |
|
| Монтаж кабелей без дополнительного подогрева должны проводиться при температуре окружающей среды |
|
| Радиус изгиба при прокладке и монтаже (минимальный) |
|
| Допустимое усилие при тяжении кабелей по трассе прокладки |
не более 50 Н/мм2 Если в процессе эксплуатации кабели подвергаются значительным растягивающим усилиям (например, при вертикальной прокладке на большую высоту или по крутонаклонным трассам), то должны использоваться кабели с продольной броней. |
| Допустимая температура нагрева токопроводящих жил кабелей |
для кабелей силовых с изоляцией из поливинилхлоридного пластиката:
|
По требованию заказчика возможно изготовление кабеля стойкого к воздействию:
|
|
| Гарантийный срок эксплуатации кабелей |
5 лет. Гарантийный срок исчисляется с даты ввода кабелей в эксплуатацию, но не позднее 6 мес. с даты изготовления. |
